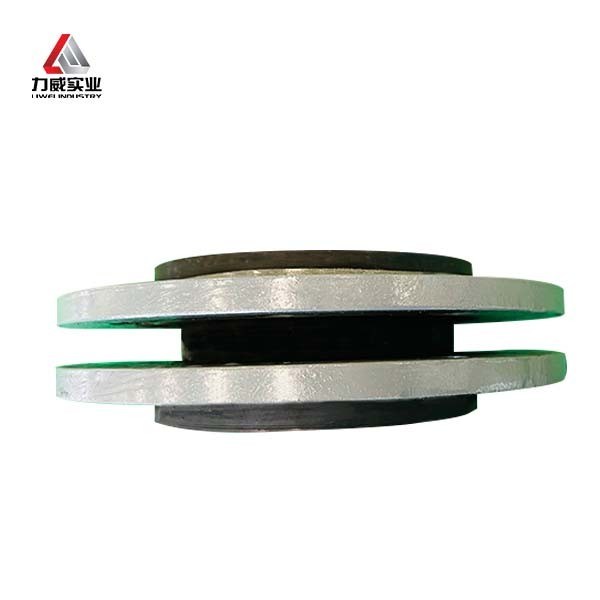

Beschreibung der Einkugel-Flexiblen Gummiverbindung:
Das Single Sphere Flexible Rubber Joint ist ein äußerst vielseitiges und langlebiges Produkt, das für verschiedene Rohrbewegungen, einschließlich axialer Verschiebung, seitlicher Abbiegung und Winkelbewegung, entwickelt wurde.Dieses Produkt dient als flexible Kugel-Gummi-Kopplung, die für die Verringerung von Belastungen in Rohrleitungen aufgrund thermischer Veränderungen unerlässlich istDie Flexibilität der Verbindung ermöglicht eine nahtlose und sichere Verbindung zwischen Rohren,so dass es eine bevorzugte Wahl in einer Vielzahl von industriellen Anwendungen ist.
Ein-Sphären-Flexible GummiverbindungsStruktur:
| - Nein. |
Name |
Material |
Anmerkungen |
| 1 |
Außen- und Innenkautschuk |
EPDM,NR,NBR,PTFE,BR,CR,BR+CR,FKM,Syloput |
Auswahl verschiedener Materialien je nach Medien |
| 2 |
Rahmen |
Gewebe aus Nylon-Schnur |
Die Dichte und die Anzahl der Schichten bestimmen den Druck. |
| 3 |
Druckring |
Stahldrahtstränge |
Verhindern Sie, dass Drucklager von Deformation gezogen werden |
| 4 |
Flansche |
mit einer Breite von mehr als 20 mm,
Kohlenstoffstahl, duktiles Eisen.
|
Entsprechend Ihren Anforderungen verschiedene Materialien auswählen |
Technische Parameter:
|
Durchmesser
DN
|
Länge
mm |
Achsenverschiebung |
Radial
Verlagerung |
Abbiegung
Verlagerung |
| TYPE 1 |
TYPE 2 |
| mm |
Zoll |
Erweiterung |
Komprimierung |
Erweiterung |
Versammlung |
TYPE 1 |
TYPE 2 |
TYPE1 |
TYPF 2 |
| 32 |
11/4" |
90 |
6 |
10 |
|
|
9 |
|
±7,5° |
|
| 40 |
11/2 |
95 |
7 |
10 |
|
|
9 |
|
±7,5° |
|
| 50 |
2 " |
105 |
7 |
10 |
|
|
10 |
|
±7,5° |
|
| 65 |
21/2 |
115 |
7 |
13 |
|
|
11 |
|
±7,5° |
|
| 80 |
3 " |
135 |
8 |
15 |
|
|
12 |
|
±7,5° |
|
| 100 |
4" |
150 |
10 |
19 |
|
|
13 |
|
±7,5° |
|
| 125 |
5" |
165 |
12 |
19 |
|
|
13 |
|
±7,5° |
|
| 150 |
6" |
180 |
12 |
20 |
|
|
14 |
|
±7,5° |
|
| 200 |
8" |
210 |
16 |
25 |
30 |
35 |
22 |
25 |
±7,5° |
±10° |
| 250 |
10 " |
230 |
16 |
25 |
30 |
40 |
22 |
25 |
±7,5° |
± 12° |
| 300 |
12" |
245 |
16 |
25 |
30 |
40 |
22 |
25 |
±7,5° |
± 12° |
| 350 |
14" |
255 |
16 |
25 |
35 |
45 |
22 |
30 |
±7,5° |
± 12° |
| 400 |
16" |
255 |
16 |
25 |
35 |
45 |
22 |
30 |
±7,5° |
± 12° |
| 450 |
18" |
255 |
16 |
25 |
36 |
47 |
22 |
30 |
±7,5° |
± 12° |
| 500 |
20 " |
255 |
16 |
25 |
36 |
48 |
22 |
30 |
±7,5° |
± 12° |
| 600 |
24" |
260 |
16 |
25 |
40 |
50 |
22 |
33 |
±7,5° |
± 12° |
| 700 |
28" |
260 |
16 |
25 |
40 |
55 |
22 |
33 |
±7,5° |
± 12° |
| 750 |
30" |
260 |
|
|
40 |
55 |
|
33 |
|
± 12° |
| 800 |
32" |
260 |
16 |
25 |
45 |
55 |
22 |
35 |
±7,5° |
± 12° |
| 900 |
36" |
260 |
16 |
25 |
45 |
55 |
22 |
35 |
±7,5° |
± 12° |
| 1000 |
40" |
260 |
16 |
25 |
45 |
60 |
22 |
35 |
±7,5° |
± 12° |
| 1100 |
44" |
300 |
|
|
45 |
60 |
|
35 |
±7,5° |
± 12° |
| 1200 |
48 Zoll. |
300 |
16 |
25 |
50 |
60 |
24 |
38 |
±7,5° |
±10° |
| 1300 |
52" |
300 |
|
|
50 |
60 |
|
38 |
|
±10° |
| 1400 |
56" |
350 |
|
|
50 |
70 |
|
40 |
|
±10° |
| 1500 |
60" |
350 |
|
|
60 |
70 |
|
40 |
|
±10° |
| 1600 |
64" |
350 |
18 |
25 |
60 |
70 |
24 |
46 |
±7,5° |
±10° |
| 1800 |
72" |
400 |
18 |
25 |
60 |
75 |
24 |
48 |
±7,5° |
±10° |
| 2000 |
80" |
450 |
|
|
70 |
75 |
|
50 |
|
±10° |
| 2200 |
88" |
500 |
|
|
70 |
80 |
|
60 |
|
±10° |
| 2400 |
96" |
500 |
|
|
80 |
80 |
|
60 |
|
±10° |
| 2600 |
104" |
500 |
|
|
85 |
80 |
|
60 |
|
±10° |
| 2800 |
112" |
550 |
|
|
85 |
80 |
|
60 |
|
±10° |
| 3000 |
120" |
550 |
|
|
85 |
80 |
|
60 |
|
±10° |
| • Spezielle Größe und Länge können für Sie angepasst werden. |
Anwendungen:
Aufgrund der günstigen integrierten Leistung können sie in der chemischen Industrie, im Bauwesen, in der Wasserversorgung, im Abwasser, in der Ölindustrie, in der leichten und schweren Industrie, in Kühlstationen,Wasserheizungsanlage, Feuerlöschsystem, Stromversorgungssystem usw.
Verpackung und Versand:
Das Single Sphere Flexible Rubber Joint wird sicher in einer robusten Wellpappe verpackt, die standardmäßigen Versandbedingungen standhält und das Produkt vor Schäden während des Transports schützt.Jedes Gelenk wird in eine Polyethylenfolie eingewickelt, um das Eindringen von Feuchtigkeit oder Schadstoffen zu verhindern.Die Box wird dann mit schweren Verpackungsteppich versiegelt und mit Produktinformationen, Handhabungsanweisungen und einem Barcode für eine effiziente Nachverfolgung gekennzeichnet.
Vor dem Versand wird das verpackte Produkt gegebenenfalls auf eine Holzpalette gelegt und schrumpfverpackt, um Stabilität und Sicherheit zu gewährleisten.Die palettierten Produkte werden mit Hilfe eines Gabelstaplers sorgfältig in das Lieferfahrzeug geladen, und alle notwendigen Vorkehrungen getroffen werden, um eine Bewegung zu verhindern, die zu Schäden führen könnte.Das Single Sphere Flexible Rubber Joint wird mit einer detaillierten Verpackungsliste und allen relevanten Unterlagen versendet, um eine reibungslose Lieferung an den Kunden zu erleichtern..
Häufige Fragen:
Q1: Sind Sie Handelsunternehmen oder Hersteller?
A: Wir sind ein professioneller Hersteller.
F2: Wann werden die Produkte versendet?
A: Innerhalb von 7~25 Tagen nach Erhalt der Vorauszahlung.
Q3: Können Sie das Produkt nach Kundenanforderung herstellen?
A: Ja, wir können nach Kundenanforderungen anpassen, und wir haben ein professionelles technisches Team, um Zeichnungen zu zeichnen.
Q4: Haben Sie einen Produktkatalog?
A: Ja, das haben wir. Bitte geben Sie mir Ihre E-Mail-Adresse oder Ihre Instant-Messenger-Adresse an, dann schicken wir Ihnen unseren Katalog.
F5: Können die Produkte nach Kundenanforderung hergestellt werden?
A: Ja, die oben genannten Spezifikationen sind die Standard-Spezifikationen, wir können nach Bedarf entwerfen und fertigen.
