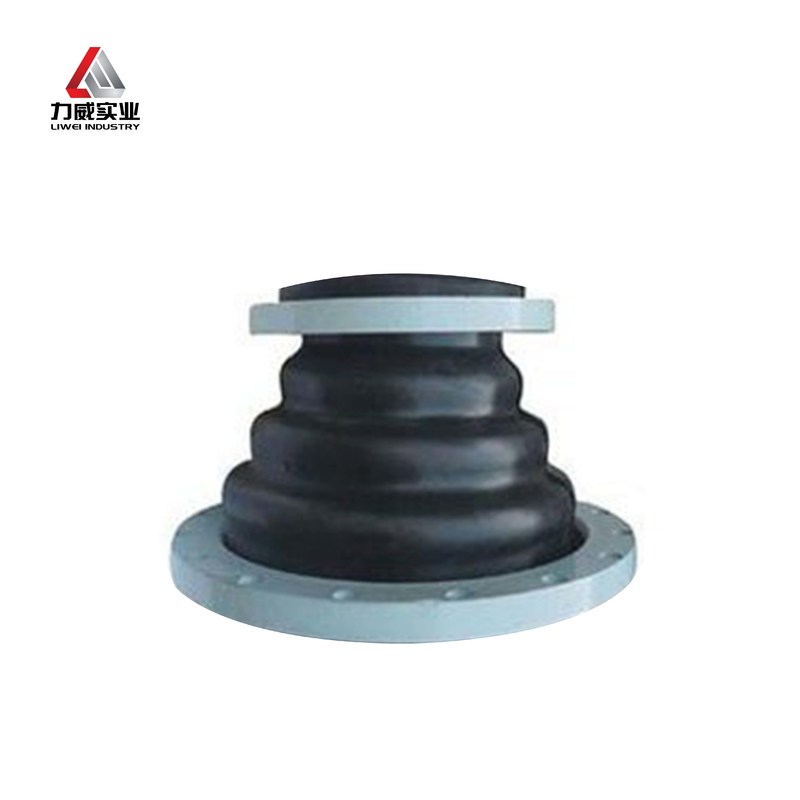

Dreiteilige konzentrische Reduzier-Gummifuge für eine reibungslose und sichere Rohrverbindung
Beschreibung der konzentrischen Reduzier-Gummifuge:
Die konzentrische Reduzier-Gummifuge ist eine fortschrittliche Lösung, die entwickelt wurde, um den Bedarf an einer zuverlässigen und effizienten Verbindung von Rohrleitungssystemen unterschiedlicher Durchmesser zu decken. Dieses innovative Produkt ist eine wichtige Komponente in verschiedenen industriellen und kommerziellen Flüssigkeitshandhabungsanwendungen und ermöglicht einen nahtlosen Übergang zwischen unterschiedlichen Rohrgrößen, während es thermische Ausdehnung, Fehlausrichtung und Vibrationen ausgleicht.
Merkmale:
(1) Geringes Volumen, geringes Gewicht, sehr gute Flexibilität, bequeme Installation und Wartung.
(2) Querverschiebung, axiale Verschiebung, Winkelverschiebung.
(3) Geräuschreduzierung, Stoßdämpfung.
Konzentrische Reduzier-Gummifuge Technische Parameter:
| Hauptanschlussabmessung |
| DNmax×DNmin |
Länge
(mm) |
Axiale Verschiebung |
Horizontal
Bewegung
(mm) |
Ablenkung
Winkel
(a1+a₂) |
DNmax×DNmin |
Länge
(mm) |
Axiale Verschiebung |
Horizontal
Bewegung
(mm) |
Ablenkung
Winkel
(a1+a₂) |
Ausdehnung
(mm) |
Kompression
(mm) |
Ausdehnung
(mm) |
Kompression
(mm) |
| 32×25 |
115 |
20 |
30 |
45 |
35° |
125×100 |
200 |
22 |
30 |
40 |
35° |
| 40×25 |
115 |
20 |
30 |
45 |
35° |
150×50 |
200 |
22 |
30 |
40 |
35° |
| 40×32 |
115 |
20 |
30 |
45 |
35° |
150×125 |
200 |
25 |
35 |
40 |
30° |
| 50×32 |
180 |
20 |
30 |
45 |
35° |
200×80 |
200 |
25 |
35 |
40 |
30° |
| 50×40 |
180 |
20 |
30 |
45 |
35° |
200×150 |
200 |
25 |
35 |
40 |
30° |
| 65×32 |
180 |
20 |
30 |
45 |
35° |
250×100 |
220 |
25 |
35 |
40 |
30° |
| 65×50 |
180 |
20 |
30 |
45 |
35° |
300×250 |
220 |
25 |
35 |
40 |
30° |
| 80×40 |
180 |
20 |
30 |
45 |
35° |
350×300 |
240 |
25 |
35 |
35 |
30° |
| 80×65 |
180 |
20 |
30 |
45 |
35° |
400×350 |
240 |
25 |
38 |
35 |
30° |
| 100×40 |
180 |
22 |
30 |
40 |
35° |
500×300 |
240 |
28 |
38 |
35 |
26° |
| 100×80 |
180 |
22 |
30 |
40 |
35° |
500x400 |
240 |
28 |
38 |
35 |
26° |
| 125×5 |
180 |
22 |
30 |
40 |
35° |
600*400 |
240 |
28 |
38 |
35 |
26° |
| • Sondergrößen und -längen können für Sie angepasst werden. |
Anwendungen:
In Anwendungsszenarien ist die flexible Reduzier-Gummiexpansionsfuge äußerst vielseitig. Sie kann in HLK-Systemen, Wasseraufbereitungsanlagen und Kraftwerken eingesetzt werden, wo Durchmesseränderungen entlang der Rohrleitung erforderlich sind. Ihre Fähigkeit, mechanische Belastungen durch thermische Ausdehnung oder Kontraktion, Gerätebewegungen oder seismische Ereignisse zu reduzieren, macht sie zu einer zuverlässigen Wahl zum Schutz der Integrität komplexer Rohrleitungsnetze.
Anpassung:
Struktur des Produkts:Inneres und äußeres Gummi, Nylongewebeschicht, Stahldraht und Flansch
Gummi-Rohmaterial:NR, NBR, SBR, EPDM, FKM, etc. (nach Ihren Bedürfnissen)
Flanschmaterial:SS304, SS316, Kohlenstoffstahl, Sphäroguss, etc. (nach Ihren Bedürfnissen)
Größe:DN15-DN4000
Länge:anpassbar
Flanschfarbe:anpassbar
Flanschstandard: DIN, BS, ANSI, JIS, ISO, etc.
Verpackung und Versand:
Verpackung
Innen: Plastikfolie, dann in Karton verpackt.
Außen: Sichere, stabile Export-Sperrholzkiste, Markierungen auf Karton und Holzkiste können angepasst werden, oder Verpackung nach Ihren Wünschen.
Versand:
1. Wir können die Ware per internationalem Express liefern, wie DHL, UPS, TNT, EMS, etc.
2. Sie können den Transport auch nach Ihrem Zeitplan und Budget wählen. 3. Oder Sie können Ihren eigenen Frachtagenten nutzen.
FAQ:
F1: Was ist der Markenname der konzentrischen Reduzier-Gummifuge und wo wird sie hergestellt?
A1: Der Markenname der konzentrischen Reduzier-Gummifuge ist liwei und sie wird in Henan, China, hergestellt.
F2: In welchem Bereich von Modellnummern sind die liwei konzentrischen Reduzier-Gummifugen erhältlich?
A2: Die liwei konzentrischen Reduzier-Gummifugen sind in den Modellnummern von DN25*32 bis DN600*400 erhältlich.
F3: Welche Zertifizierungen besitzt die liwei konzentrische Reduzier-Gummifuge?
A3: Die liwei konzentrische Reduzier-Gummifuge verfügt über mehrere Zertifizierungen, darunter ISO9001, TUV, WRAS, CO, MTC, PL, IV, etc.
F4: Was ist die Mindestbestellmenge für die liwei konzentrische Reduzier-Gummifuge und wie sind die Zahlungsbedingungen?
A4: Die Mindestbestellmenge für die liwei konzentrische Reduzier-Gummifuge beträgt 1 Satz. Die Zahlungsbedingungen sind T/T, L/C, D/A und .
